DJS-IIIA穴位治療儀(立式）
一、產品性能、主要結構組成：
1、DJS—IIIA型電腦穴位治療儀是一種通過人體耳穴電療達到排出結石的儀器，有4路輸出。
2、技術參數
電源：額定電壓220V 額定頻率50Hz
輸出參數均在負載為500?情況下的測量值，當負載阻抗減小時，脈沖幅度降低，脈沖頻率、脈沖寬度不變。
輸入功率：≤20VA
脈沖頻率： 4Hz
脈沖幅度：輸出幅度最小至最大連續可調，最小值不超過最大值的2%,最大值為170V±17V
脈沖寬度：0.7ms±0.1ms
定時時間：20min±2min
治療儀承受輸出端開路和短路，其性能不削弱。
電極尺寸：70mm×28mm
使用環境溫度：5℃～40℃
相對濕度：≤85%
大氣壓力：860hPa～1060hPa
保險管： 0.5A×2只 規格：Φ5×20mm
安全分類：I類BF型應用部分
如用戶需要，可向本公司索取技術圖紙。
二、適應范圍：
膽結石及膽結石引起的絞痛癥狀的緩解。
三、禁忌癥：
嚴重神經精神障礙、孕婦、心臟起搏器植入者、治療局部皮膚破損禁用，癲癇病患者慎用。
四、注意事項：
供電電源應良好接地。
儀器出廠前已經嚴格檢驗，用戶不必調試。
儀器使用時要放置平穩，移動時避免強烈震動, 開機情況下，不可將電極相互接觸，以免損壞儀器。
患者初次治療時，輸出能量不宜過大，待其適應后再逐步增大輸出能量。
電極板為易損配件，電極板如出現龜裂或失去彈性應停止使用，可與本公司聯系購買。
打開電源開關時，“輸出調整”旋鈕必須調回“0”位，否則無電療輸出。在治療過程中，供電短時中斷后又恢復時，首先關閉電源，將“輸出調整”旋鈕調回“0”位，然后打開電源開關，再進行操作。
電極必須與皮膚充分均勻接觸，否則有灼傷危險；布墊要濕潤，治療時電極片應與治療部位緊密接觸。電極片老化應及時更換，不宜時間過長，通常為一年。
治療過程中要有人守護，對皮膚感知遲鈍的老年人或或青少年，在治療時隨時詢問和觀察，以免灼傷皮膚。
治療儀在使用時應遠離（不少于1m）短波，微波治療設備，以防干擾。
治療儀不能和高頻手術設備同時連接到一個患者身上。
心前區或跨過心臟投影區的部位，禁止放置電極。
兩電極不可同時置于心臟投影區前后、左右，任何電極放置方法電流都不可以流過心臟。
使用中如有任何不適，應立即停止治療。
每次使用完畢后，電極與人接觸部分應進行清洗消毒。
電極板每次使用后用清水沖洗干凈備用。
布墊使用后要洗凈，及時煮沸或高壓消毒處理。
建議在醫生指導下使用,閱讀說明書后再使用。
電磁兼容性警示
1）電源線
型號：SSA D1-3 3×0.75mm2，300/500v長度1.8米未屏蔽。產地：慈溪市萬能電子有限公司。
2）輸出電極線：型號：2×0.3mm2 長度2米灰白輸出線未屏蔽。產地：北京市玉竹工貿公司。
3）“電腦穴位治療儀”基本性能
打開電源開關后，仔細觀察電源指示燈、治療指示燈應處于常亮狀態，且不是處于閃爍狀態說明電磁環境符合要求，能進行正常操作。能量的輸出不應是瞬間忽大忽小，出現間斷報警聲音，否則視為電磁環境不適合。
“電腦穴位治療儀”安裝和使用環境沒有特殊的要求，但不應與其他設備接近或疊放使用 ，如果必須接近或疊放使用 ， 則應觀察驗證在其使用的配置下能正常運行。應遠離手機或對講機便攜式和移動式射頻通訊設備和強輻射源（如非屏蔽的射頻源）旁使用儀器，否則可能會干擾儀器的正常工作。零部件如：除電源線和輸出電極線可按型號更換，對規定外的其它零部件、附件和“電腦穴位治療儀”一起使用，可能導致“電腦穴位治療儀”發射的增加或抗擾度的降低。規定外的零部件不得自行更換，必要時返回本公司處理。
指南和制造商的聲明—電磁發射 |
“電腦穴位治療儀”預期在下列規定的電磁環境中使用，購買者或使用者應保證它在這種電磁環境中使用 |
發射試驗 | 符合性 | 電磁環境—指南 |
射頻發射GB4824 | 1組 | “電腦穴位治療儀”僅為其內部功能而使用射頻能量。因此，它的射頻發射很低，并且對附近電子設備產生干擾的可能性很小。 |
射頻發射GB4824 | B 類 | “電腦穴位治療儀”適用于使用在所有的設施中，包括家用和直接連接到供家用的住宅公共低壓電網。 |
諧波發射GB17625.1 | A類 |
電壓波動/閃爍發射GB17625.2 | 符合 |
指南和制造商的聲明—電磁抗擾度 |
“電腦穴位治療儀”預期在下列規定的電磁環境中使用，購買者或使用者應保證它在這種電磁環境中使用 |
抗擾度試驗 | IEC60601試驗電平 | 符合電平 | 電磁環境—指南 |
靜電放電 GB/T17626.2 | ±6kV接觸放電 ±8kV空氣放電 | ±6kV接觸放電 ±8kV空氣放電 | 地面應是木質、混凝土或瓷磚，如果地面用合成材料覆蓋，相對溫度應至少30%。 |
電快速瞬變脈沖群GB/T17626.4 | ±2kv對電源線 | ±2kv對電源線 | 網電源應具有典型的商業或醫院環境中使用的質量 |
浪涌 GB/T17262.5 | ±1kv線對線 ±2kv線對地 | ±1kv線對線 ±2kv線對地 | 網電源應具有典型的商業或醫院環境中使用的質量 |
電源輸入線上電壓暫降、 短時中斷和電壓變化 GB/T17626.11 | <5%Ut，持續0.5周 （在Ut上，>95%的暫降） 40%Ut,持續5周 （在Ut上，60的暫降） 70%Ut,持續25周 （在Ut上，30的暫降） <5%Ut，持續5S （在Ut上，>95%的暫降）
| <5%Ut，持續0.5周 （在Ut上，>95%的暫降） 40%Ut,持續5周 （在Ut上，60的暫降） 70%Ut,持續25周 （在Ut上，30的暫降） <5%Ut，持續5S （在Ut上，>95%的暫降）
| 網電源應具有典型的商業或醫院環境中使用的質量。如果樣機“電腦穴位治療儀”的用戶在電源中斷期間需要連續運行，那么推薦樣機“電腦穴位治療儀”采用不間斷電源或電池供電
|
工頻磁場 50Hz GB/T17626.8 | 3A/m | 3A/m | 工頻磁場應具有在典型的商業或醫院環境中典型場所的工頻磁場水平特性 |
注：Ut指施加試驗電壓前的交流電網電壓。 |
指南和制造商的聲明—電磁電磁抗擾度 |
“電腦穴位治療儀”預期在下列規定的電磁環境中使用，購買者或使用者應保證它在這種電磁環境中使用： |
抗擾度試驗 | IEC60601試驗電平 | 符合電平 | 電磁環境—指南 |
射頻傳導 GB/T17626.6 射頻輻射 GB/T17626.3 | 3V（有效期） 150kHz～80MHz 3V/m 80MHz～2.5GHz | 3V(有效值) 3V /m
| 便攜式及移動式射頻通信設備不應比推薦的隔離距離更靠近“電腦穴位治療儀”的任何部分使用包括電纜，該距離的計算應使用與發射機頻率相對應的公式計算。 推薦的隔離距離 d=1.2 d=1.2
80MHz～800MHz d=2.3
80MHz～2.5GHz 式中： P—由發射機制造商提供的發射機最大輸出額定功率，以瓦特(W)為單位； d—推薦隔離距離，以米（m）為單位。 固定式射頻發射機的場強，通過對電磁場所的勘測來確定，在每個頻率范圍都應比符合電平低。 在標志下列符號的設備附近可能出現干擾。
|
注1：在80MHz和800MHz頻率上，應采用較高采用較高頻段的公式。 注2：這些指南可能不適合所有的情況。電磁傳播受建筑、物體及人體的吸收和反射的影響。 |
ａ固定式發射機，諸如：無線（蜂窩/無繩）電話和地面移動式無線電的基站、業余無線電、調幅和調頻無線電廣播以及電視廣播等，其場強在理論上都不能準確預知。為評定固定式射頻發射機的電磁環境，應考慮電磁場所的勘測。如果測得“電腦穴位治療儀”所處的場強高于上述射頻符合電平，則應觀測“電腦穴位治療儀”以驗證其能正常運行。如果觀測不到正常性能，則補充措施可能是必要的，比如重新調整“電腦穴位治療儀”的方向或位置。 ｂ在150KHz～80MHz整個頻率范圍，場強應低于3V/m。 |
便攜式及移動式射頻通信設備和“電腦穴位治療儀”之間的推薦隔離距離 |
“電腦穴位治療儀”預期在射頻輻射騷擾受控的電磁環境中使用。依據通信設備最大輸出功率，使用時可通過維持便攜式及移動式射頻通信和“電腦穴位治療儀”之間的最小距離來防止電磁干擾 |
發射機最大額定 輸出功率 W | 對應發射機不同頻率的隔離距離/m |
150kHz～80MHz d=[3.5/V1]
| 80MHz～800MHz d=[3.5/E1]
| 80MHz～2.5GHz d=[7/E1]
|
0.01 | 0.12 | 0.12 | 0.23 |
0.1 | 0.38 | 0.38 | 0.73 |
1 | 1.2 | 1.2 | 2.3 |
10 | 3.8 | 3.8 | 7.3 |
100 | 12 | 12 | 23 |
對于上表未列出的發射機最大額定輸出功率，推薦隔離距離d,以米（m）為單位，能用對應發射機頻率欄中的公式確定，這里P是由發射機制造商提供的發射機最大額定輸出功率，以瓦特（W）為單位。 注1：在80MHz和800MHz頻點上，應采用較高頻段的公式。 注2：這些指南可能不適合所有的情況。電磁傳播受建筑、物體及人體的吸收和反射的影響。 |
五、安裝和使用說明：
儀器面板說明（請參看儀器）：

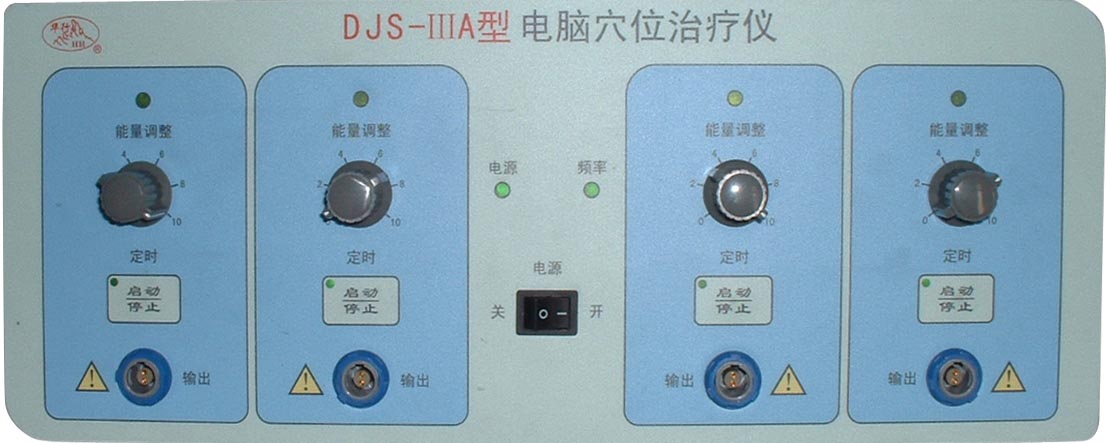

圖一、面板示意圖
（1）電源開關 （2） 輸出插座 （3）分路定時啟動/停止鍵 （4）能量調整鈕
（5）分路指示燈 （6）頻率指示燈 （7）電源指示燈
圖二、電源面板示意圖
2.治療前的準備：
（1）將220V電源插入儀器后面板的電源插座里。
（2）耳穴部位的準備
a) 將脫脂藥棉搓成小球放于夾子頭部的橡膠碗中（注意：請勿把剝出導線的銅線推
出橡膠碗外），用水浸濕棉球。棉球大小以濕后仍能高出皮碗口1～2毫米左右為宜（如圖三所示）。
b）將與紅導線（正極）相連的彈簧夾子夾在右耳的“胰膽穴”位上（和導線相連的皮碗夾于耳廓）。將與黑線（負極）相連的彈簧夾子夾在左耳朵同一穴位上，注意選準穴位，夾子松緊要適宜。然后將耳穴電極插頭插入分路輸出插口中。
如果患者感到夾子的力太大，應將夾子取下調整，可將夾子朝相反的方向拉一拉。
如果患者感到夾子力太小，則可將夾子朝用力方向壓一壓。夾力的調整以患者能耐受又不滑脫為宜。
（3）體穴部位的準備
將電極板的插頭插入分路輸出座中，將浸濕的醫用紗布覆蓋導電橡膠電極，將電極板有
導線的一端朝下，使導電橡膠電極敷于膽的投影區（可選右“期門”穴附近），用固定帶固定。
3.治療過程
（1）確認能量調整鈕在“0”位時，開啟電源開關鍵，電源指示燈亮，頻率指示燈閃爍，
點按相應的分路定時啟動/停止鍵，此時分路定時指示燈閃爍。
（2）順時針方向徐徐調整對應的能量調節鈕，當采用電極板治療時，輸出能量以患者
夠耐受為限（治療時患者處于左側位更有利于排石，皮膚過敏者，可在導電橡膠電極下墊一小塊水分充足的棉墊）。當采用耳穴電極治療時， 患者可逐漸感到有敲擊感（如有強烈針刺感，應檢查棉球和耳朵接觸是否良好，棉球是否太干，如果接觸不良或棉球太干，請按要求調整），敲擊力大小以患者能耐受為限。
（3）開啟該路的定時啟動/停止鍵，儀器默認治療定時20分鐘，到時后發出蜂鳴聲，指示燈亮片刻后熄滅，將相應的“能量調節鈕”逆時針方向旋回到“0”位，然后關閉“分路定時開/關”。
（4）把傷濕止痛膏或麝香止痛膏剪成約1厘米見方的小塊，把附件中的小磁珠放在中心位置，每次治療后將小磁珠粘貼在治療穴位上，于飯后20分鐘后取左側臥位姿勢，用手按壓耳穴上的小磁珠，以增加療效。
（5）每天治療一至二次，10天為一療程，每療程間隔2～3天。一般膽區疼痛1～3次
即可見效，排石則因病情而異，見效快的3～5次可排石，一般治療1~4個療程。
（6）治療3次后，有條件的可淘洗大便或用B超觀察排石情況。
▲.常見病癥穴位參考（見尾頁附耳穴圖）：
膽囊結石、膽總管結石、肝膽管結石—主穴：胰膽
配穴：交感、神門
膽管結石—主穴：胰膽、肝 配穴：交感、神門、肝
肝膽區痛—主穴；胰膽、肝 配穴：交感、神門、小腸
可遵醫囑配服中草藥或中成藥。也可加服山楂、金錢草當茶飲。
主配穴說明：一般治療僅治療主穴，兩耳同時治療同一穴位，兩個主穴可依次分別治療。配穴可以選用粘壓小磁珠加強治療。
六、保養維修：
本儀器保修期為1年。本廠負責維修，用戶請勿隨意拆修。
在電源正常的情況下，如指示燈不亮或無輸出，請拔掉電源線，檢查保險管是否熔斷。如熔斷，請更換同型號的保險管后重新開機。
停用時請拔掉電源線，把儀器放置到陰涼干燥處。長期不用，應半年通電一次。
4. 整機表面應保持清潔。
七、貯存及運輸要求：
包裝好的儀器可用一般工具運輸，在運輸過程中應小心輕放，嚴禁摔擲、雨淋。
儀器應存放在溫度-20℃～+45℃、相對濕度不大于85%、大氣壓力范圍在700hPa～1060kPa之間、無腐蝕性物質、通風良好的環境內。
八、生產日期，使用期限
產品生產日期見標簽。
使用期限：正常工作8年, 到期停止使用，由用戶按照國家相關規定自行處理或通知本公司收回處理。
九、包裝及附件
儀器及附件裝于塑料袋內，有發泡塑料固定防震，外用瓦楞紙箱包裝。
隨機附件：
說明書 1份 膽區電極 2付
合格證 1份 耳穴電極 2付
保修卡 1份 備用耳夾 2個
反饋卡 1份 小磁珠 100粒
保險管（0.5A） 2個 固定帶 4條
電源線 1條
